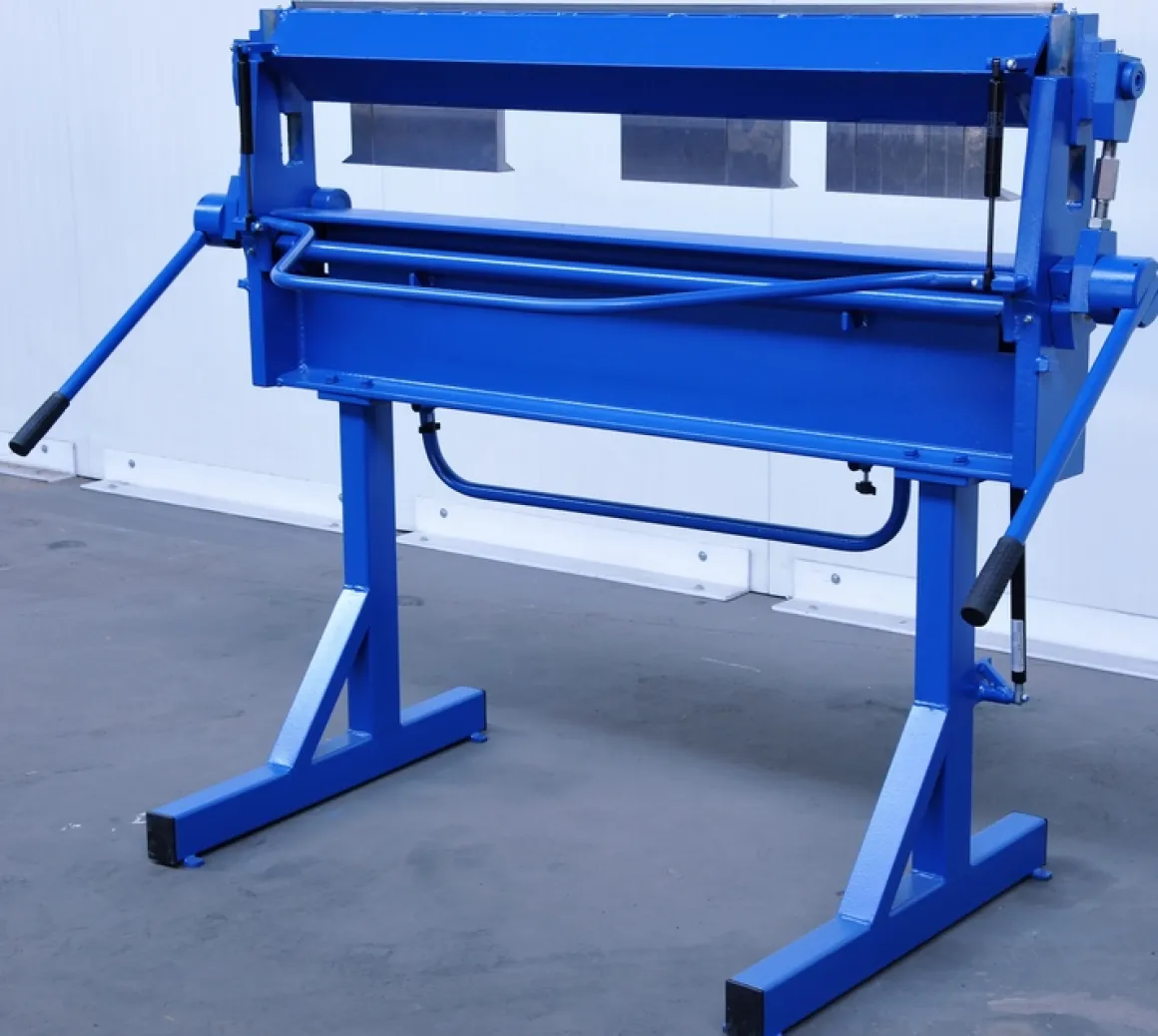

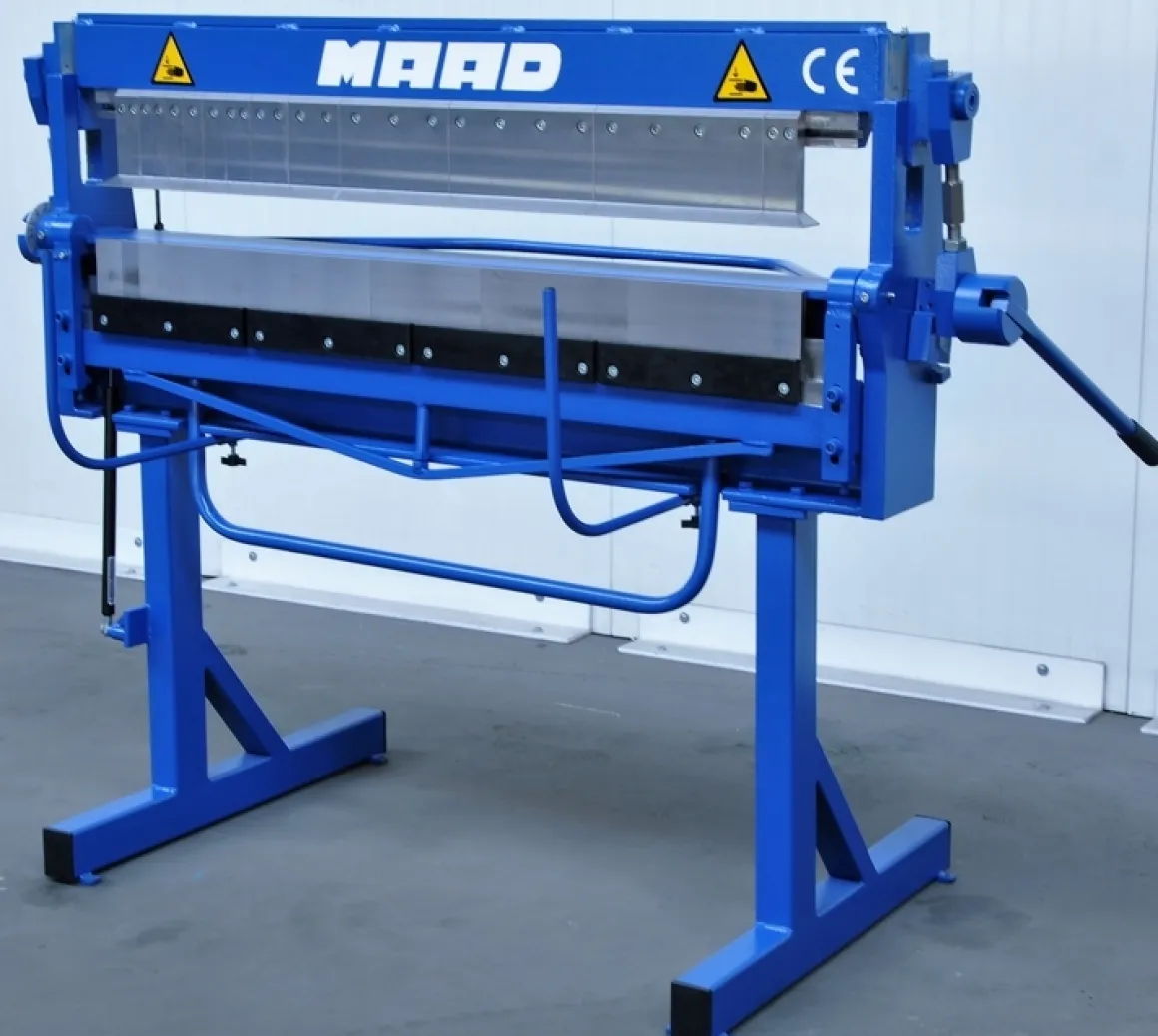

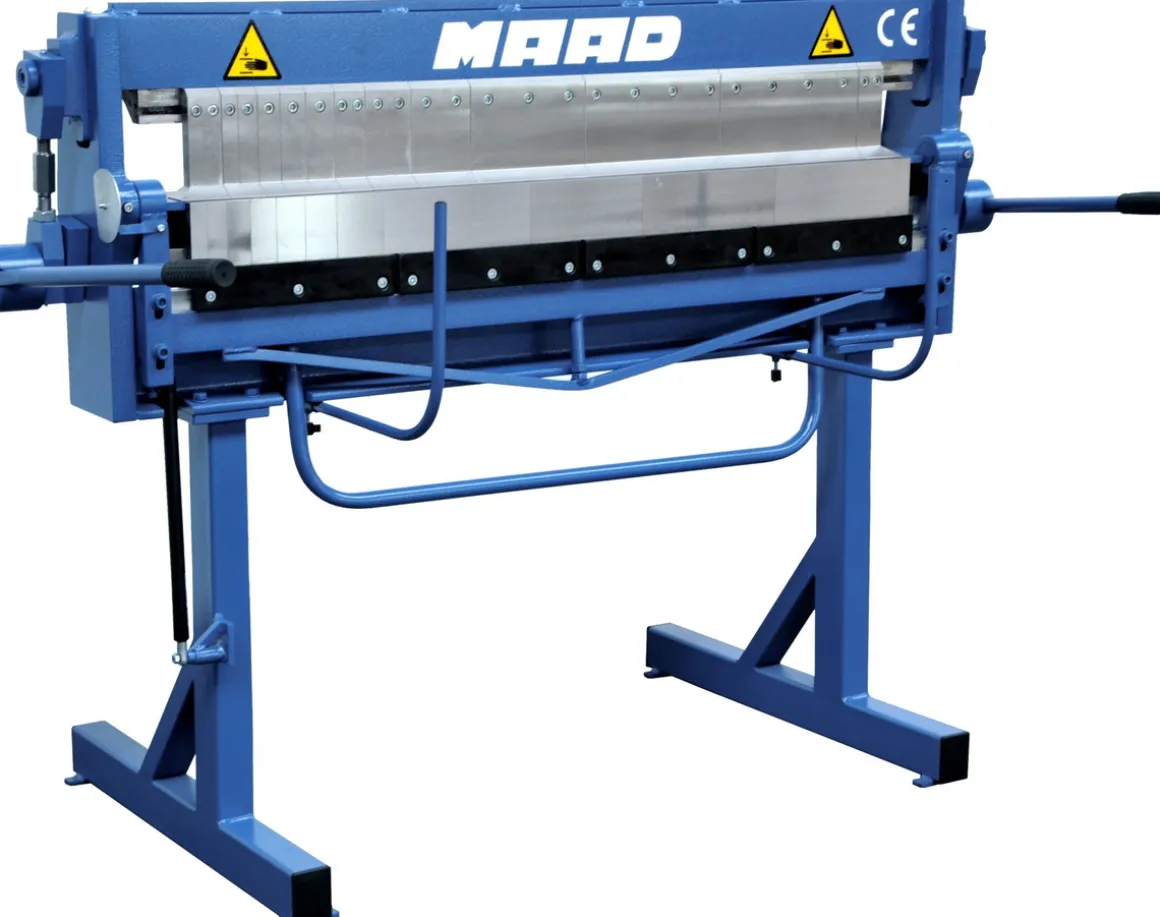

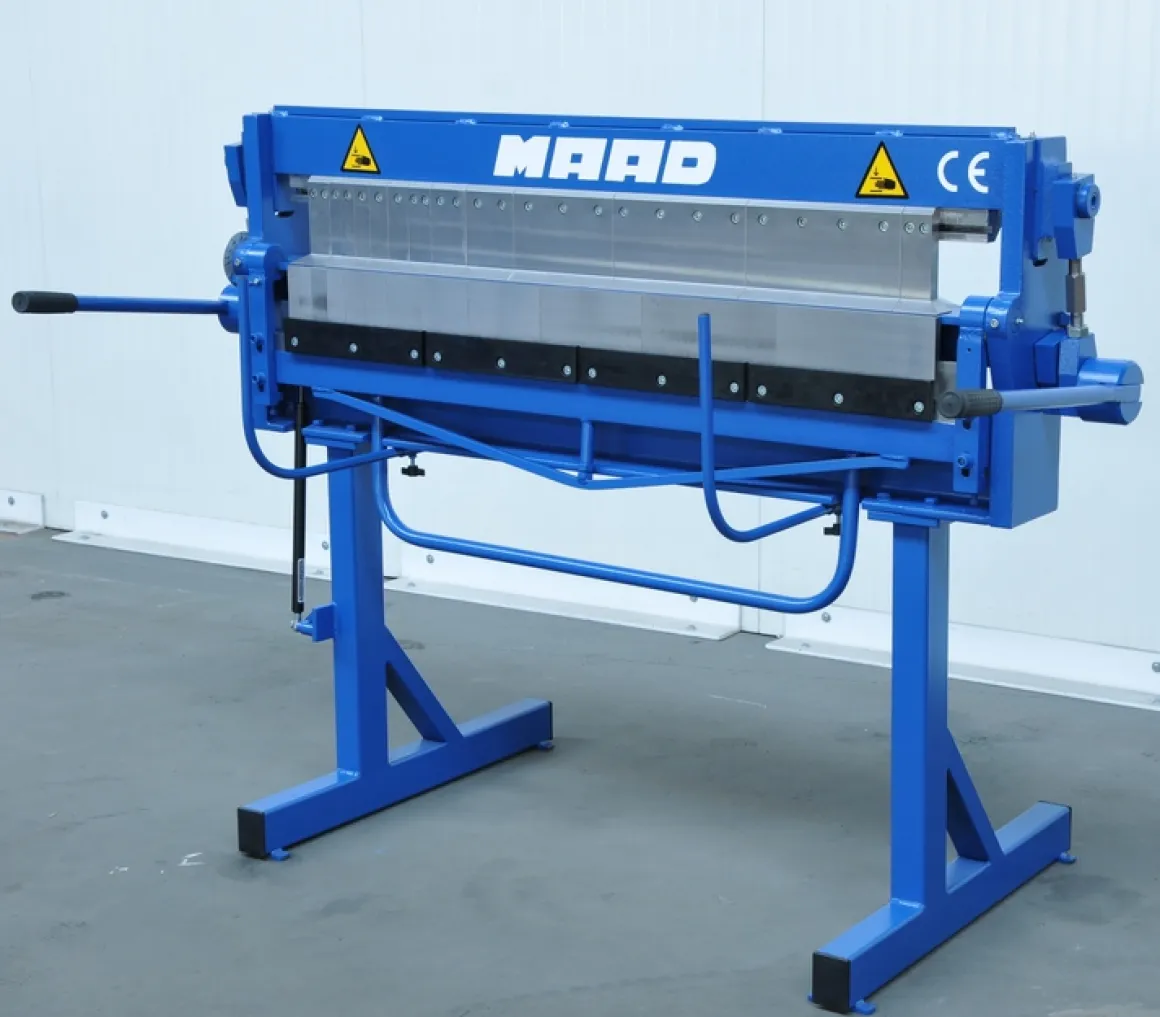

MAAD HSS-1270/1.2 ZAGINARKA GIĘTARKA SEGMENTOWA 1270×1,2mm

Zaginarka mająca zastosowanie szczególnie do wykonywania obróbek typu kominowe daszki okapowe, zakończenia ogniomurów i wiele innych. Funkcjonalna budowa zapewnia duży komfort obsługi oraz szeroki zakres praktycznego zastosowania.

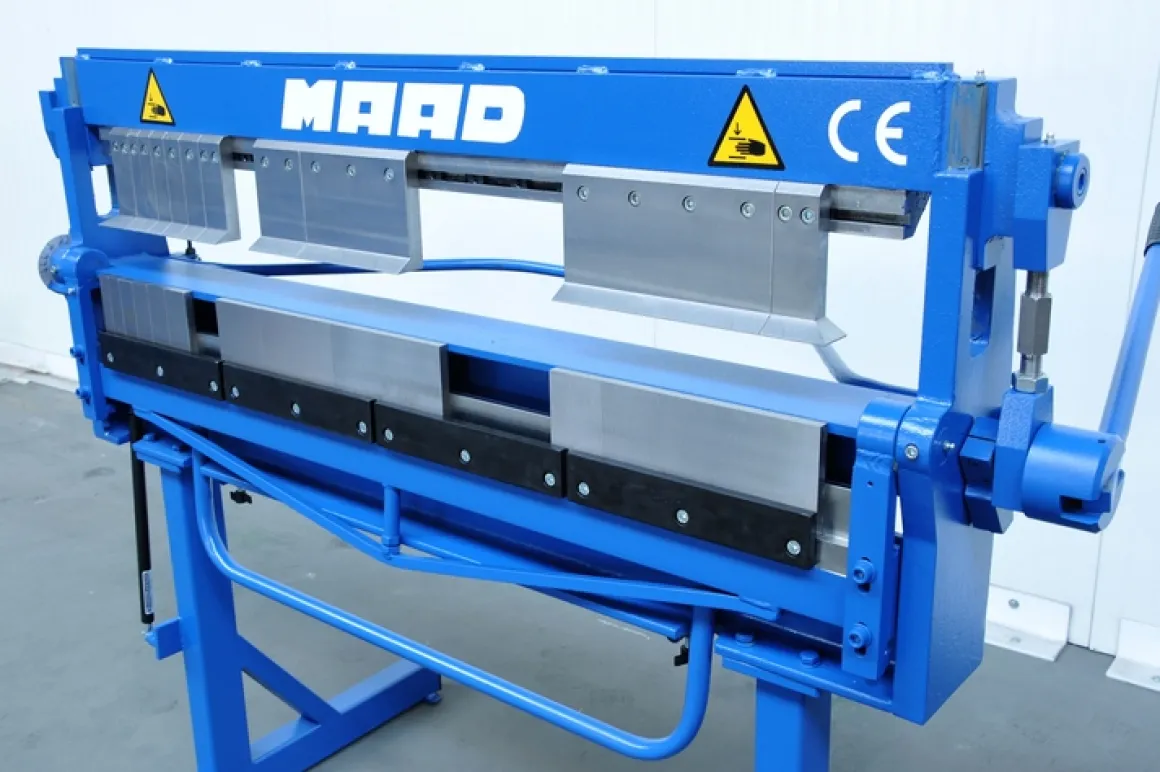

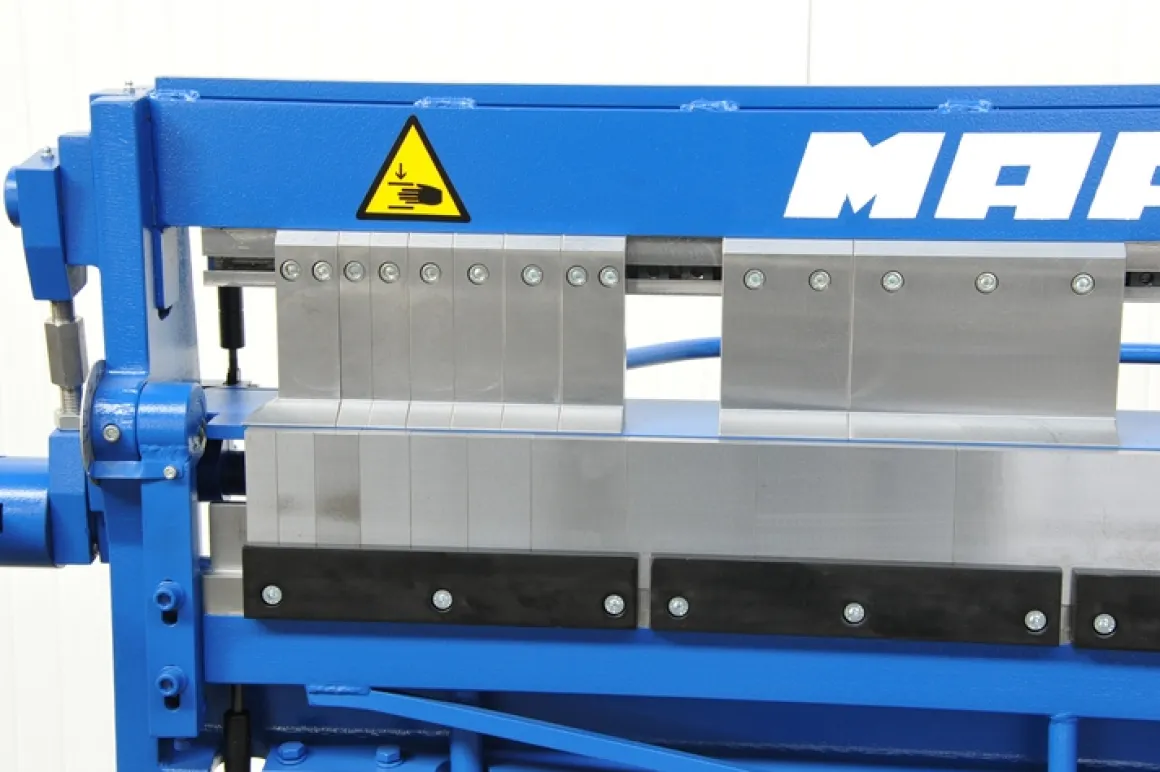

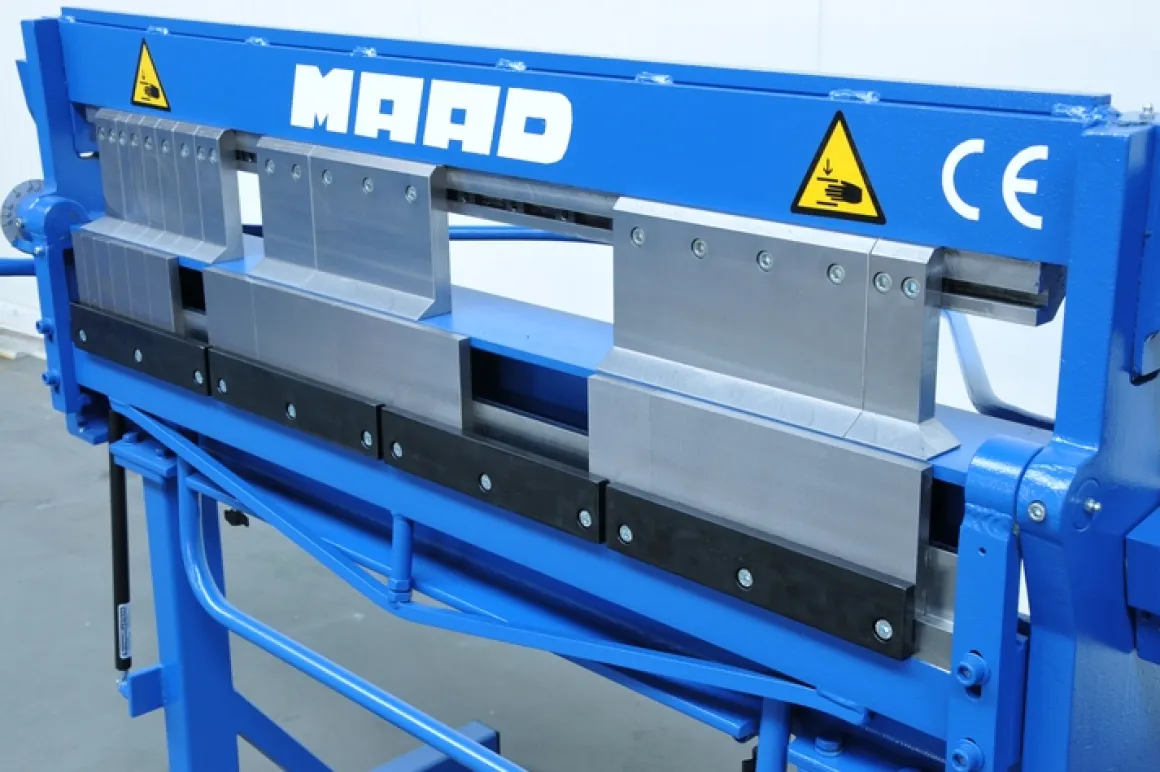

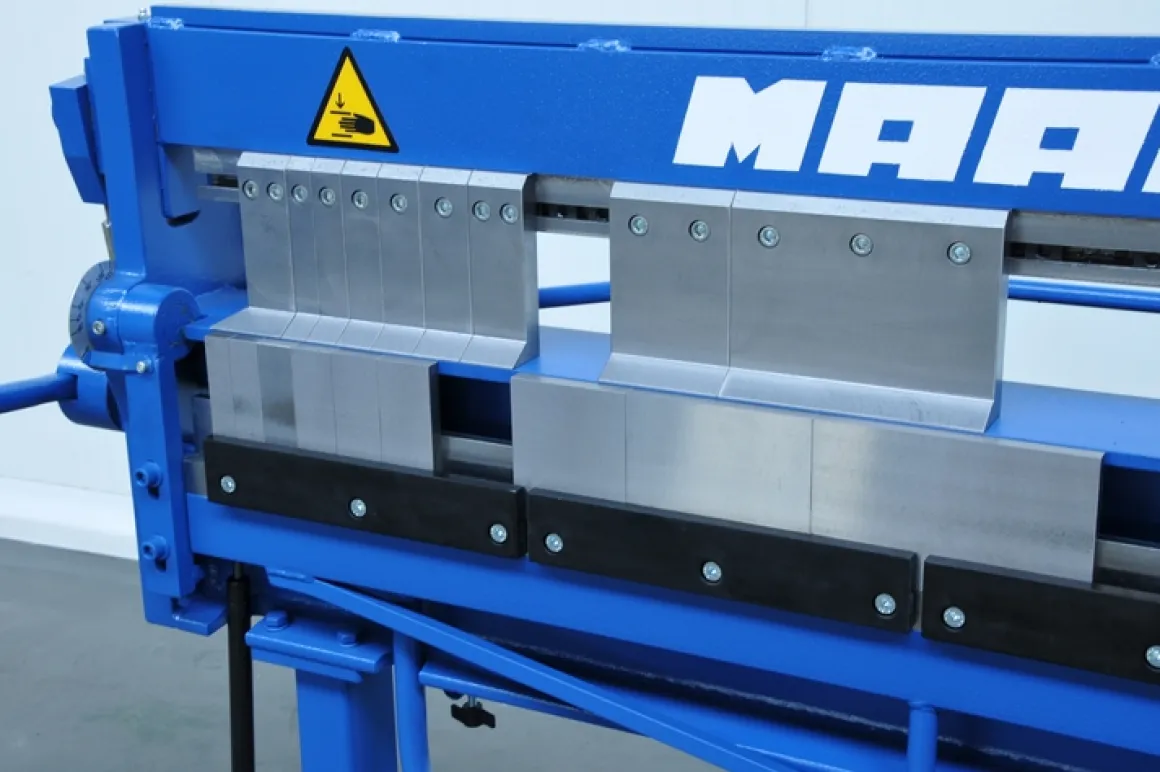

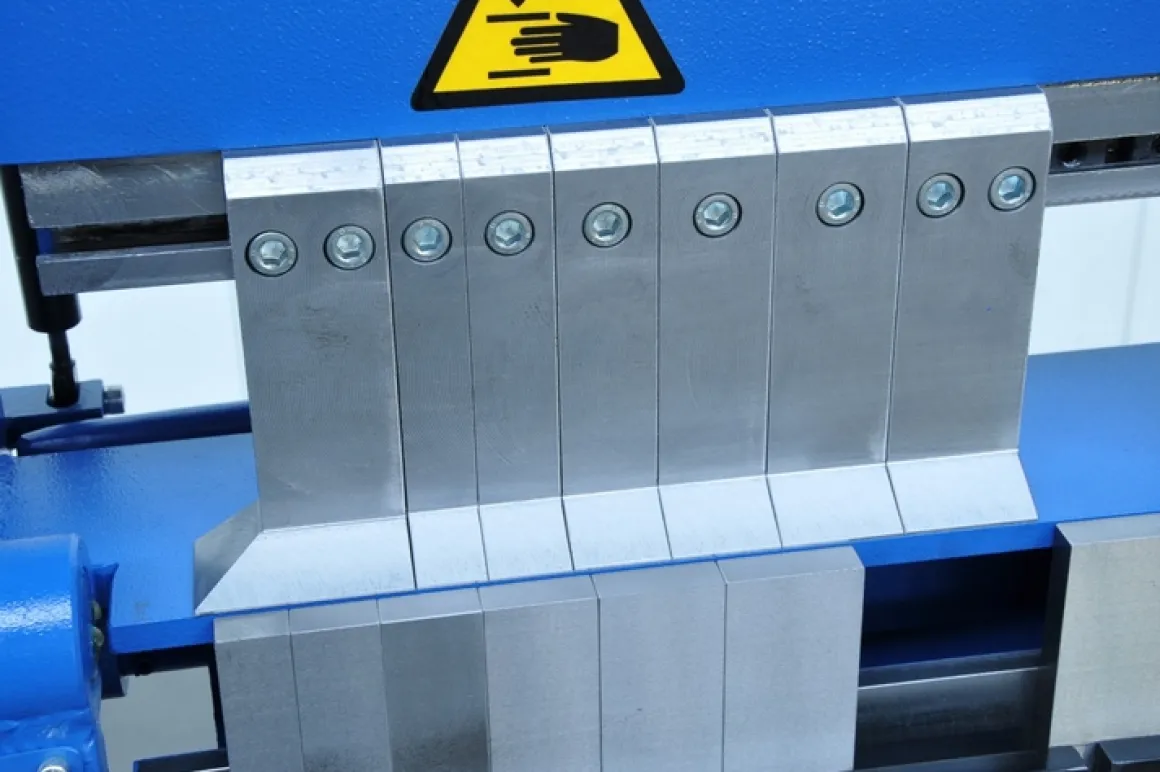

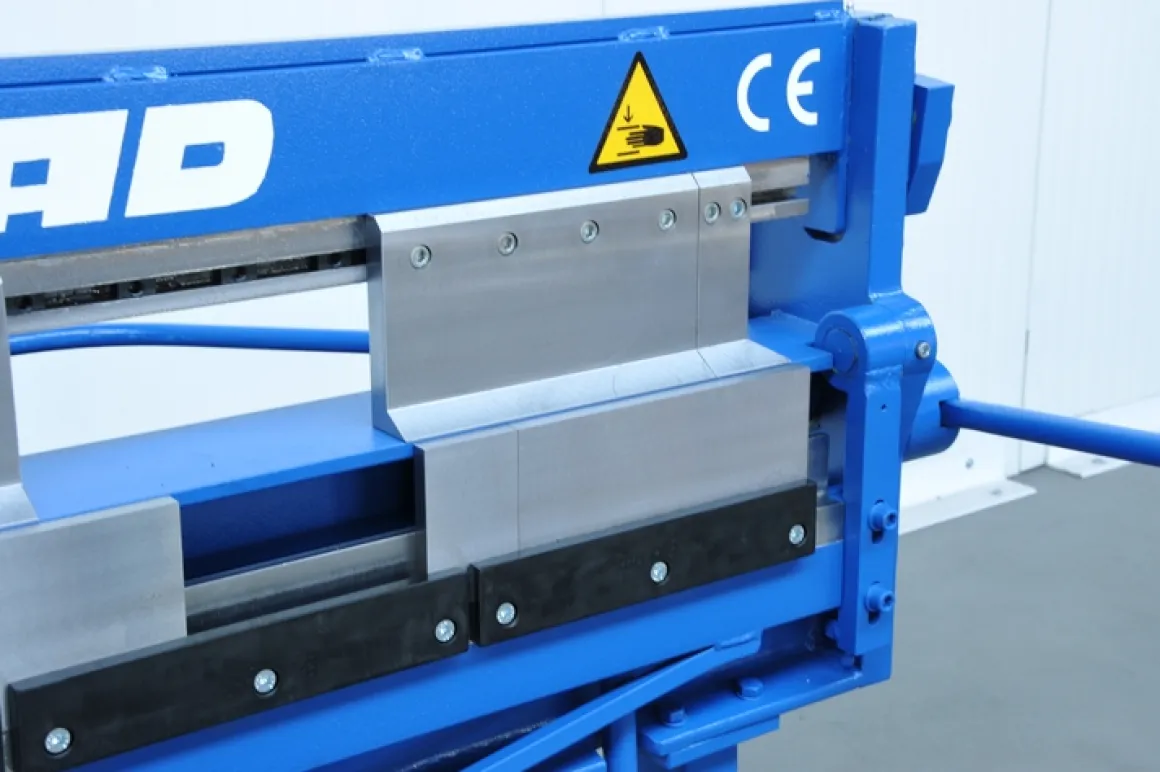

Belki górna i dolna wyposażone w noże segmentowe o wymiarach: 25/30/35/40/45/50/75/100/150/ 200/250/270 mm. Noże są wykonane ze stali jakościowej pozwalającej na długoletnią pracę zaginarki przy zachowaniu odpowiednich parametrów gięcia. Wysokość prześwitu między podstawą maszyny a górnymi nożami to aż 102 mm, maksymalny kąt gięcia aż 155 stopni, a szerokość belki gnącej tylko 15 mm, co w rezultacie przekłada się na bardzo duże możliwości wykonywania obróbek blacharskich.

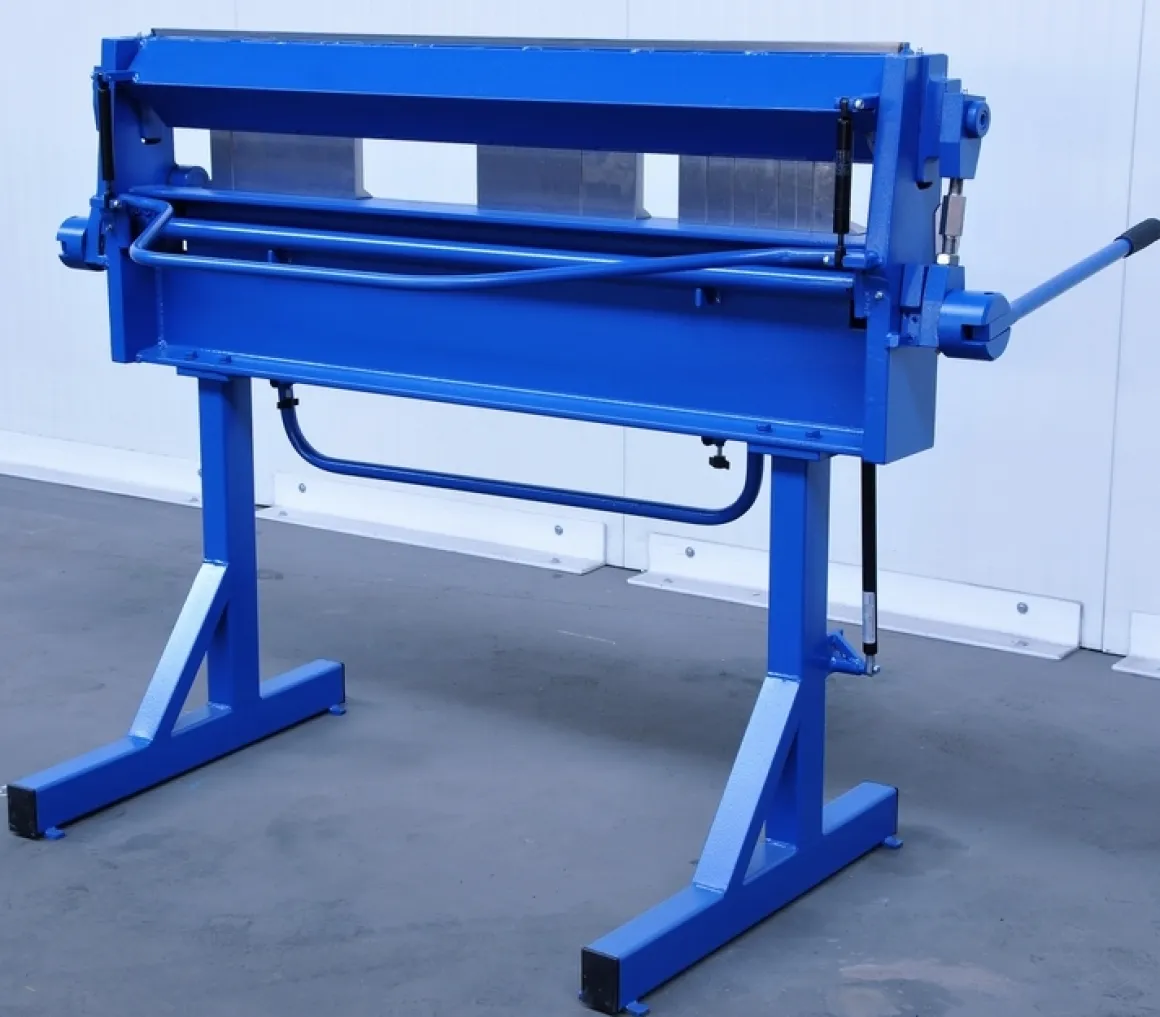

Stabilna i masywna konstrukcja (masa urządzenia 350 kg) zapewniają bezawaryjne gięcie blach stalowych do grubości 1,2 mm.

Parametry techniczne / wyposażenie:

• – szerokość robocza – 1270 mm
• – max grubość zaginanej blachy – 1,2 mm (dla Rm<400MPa)
• – maksymalny kąt gięcia – 155 stopni
• – szerokość belki gnącej – 15 mm
• – masa maszyny – 350 kg
• – wymienne noże segmentowe belki dolnej i górnej
• – odkręcane nogi – znacznie ułatwiają transport i załadunek
• – stelaż zakładany z tyłu maszyny do podtrzymania blachy
• – przymiary do cięcia blachy
• – kątomierz w wyposażeniu standardowym
• – siłownik gazowy wspomagający podnoszenie belki gnącej
• – dwa siłowniki gazowe wspomagające podnoszenie belki dociskowej

Gabaryty maszyny:

• wysokość – 1.250 mm
• szerokość – 1.760 mm
• głębokość – 990 mm

Głównymi elementami roboczymi zaginarki są 3 belki robocze: stała, dociskowa i gnąca.

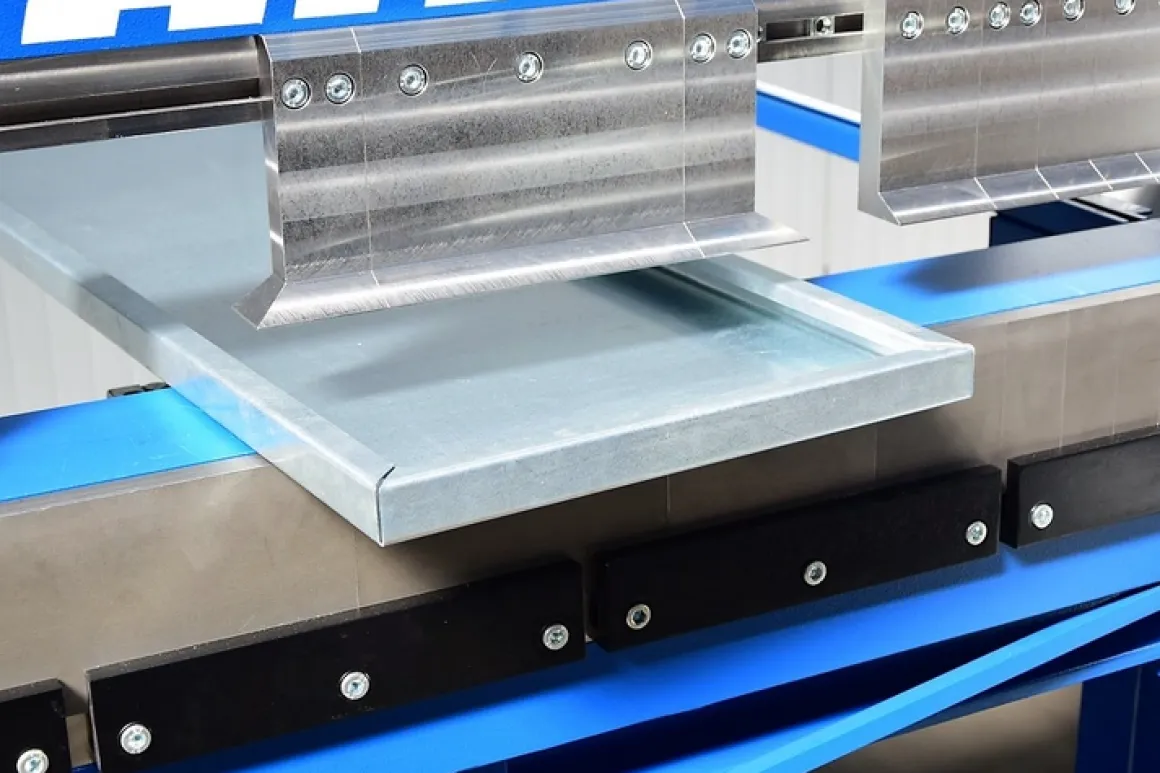

Belka dociskowa wyposażona jest w wymienne segmenty pozwalające na wykonywanie bardzo skomplikowanych obróbek. Jest podnoszona i opuszczana za pomocą dźwigni. Dwa siłowniki gazowe wspomagają podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej wyposażonej również w wymienne segmenty. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy. Siłownik gazowy wspomaga podnoszenie belki.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
