MAAD ZW-2000/0.6/EL WALCARKA ZWIJARKA ELEKTRYCZNA 1-FAZOWA WALCE DO BLACHY MAAD ZW-2000 /0.6mm EL

• Elektryczna walcarka zwijarka MAAD ZW-2000/0.6/EL do blach do 0,6 mm – idealna do rynien i rur spustowych. Napęd 1-fazowy 230 V, płynna regulacja prędkości, moc 1,1 kW, szerokość robocza 2050 mm.

WALCARKA ZWIJARKA ELEKTRYCZNA WALCE DO BLACHY

MAAD ZW-2000/0.6mm EL

z napędem elektrycznym 1-FAZOWA

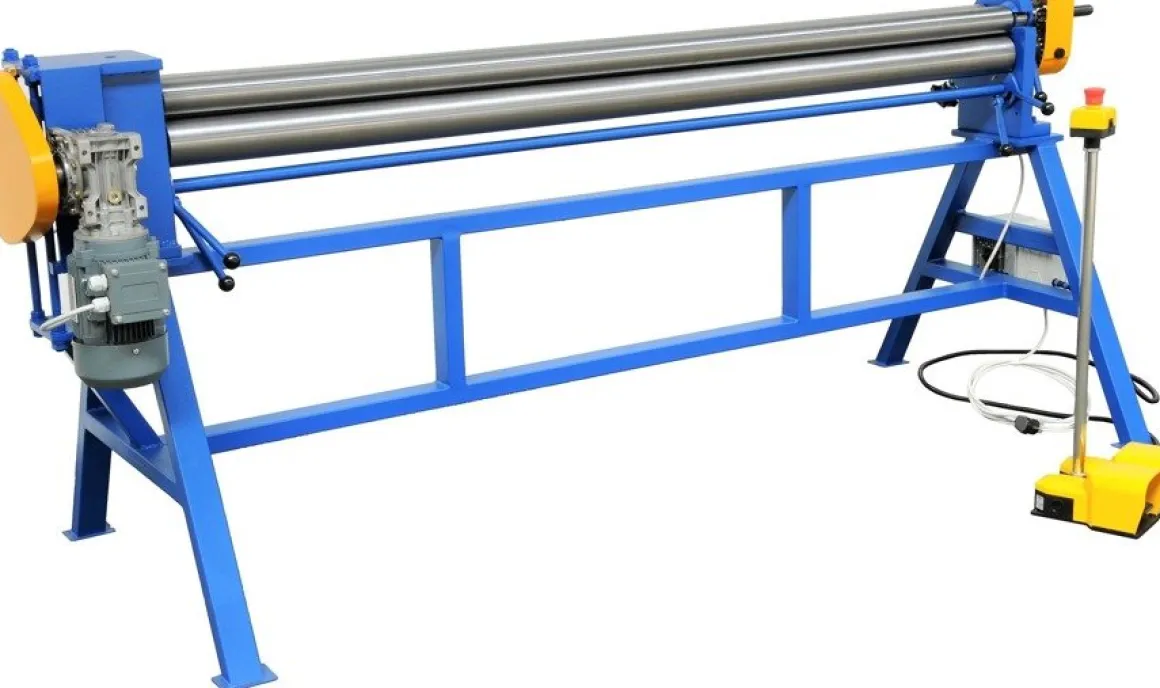

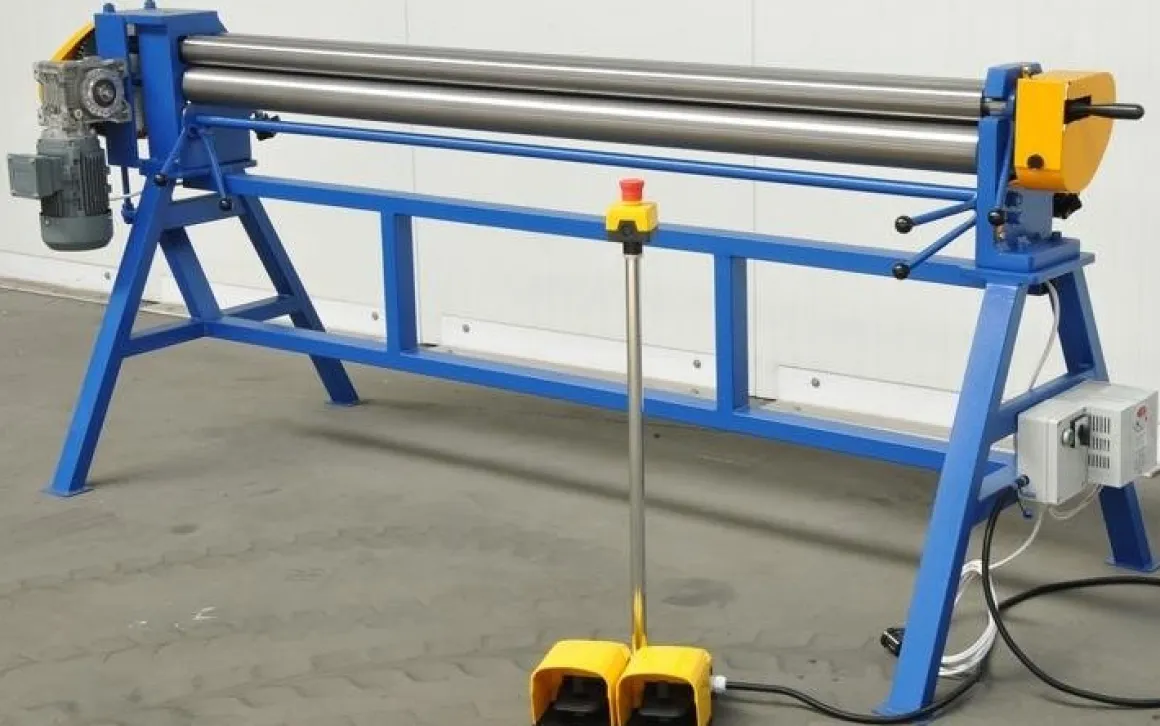

Zwijarka MAAD ZW-2000/0.6 z napędem elektrycznym – produkt firmy „MAAD” – jest maszyną służącą do zwijania, wywijania rur cylindrycznych, rur stożkowych o małej zbieżności, rynien oraz wszelkiego rodzaju blach do grubości 0,60 mm i wytrzymałości na rozciąganie Rm do 400 MPa.

Maszyna idealnie nadająca się obróbek dekarskich takich jak rynny dachowe oraz rury spustowe. Dzięki zastosowaniu sprawdzonych i trwałych rozwiązań technicznych maszyna może być użytkowana przez wiele lat bez awarii.

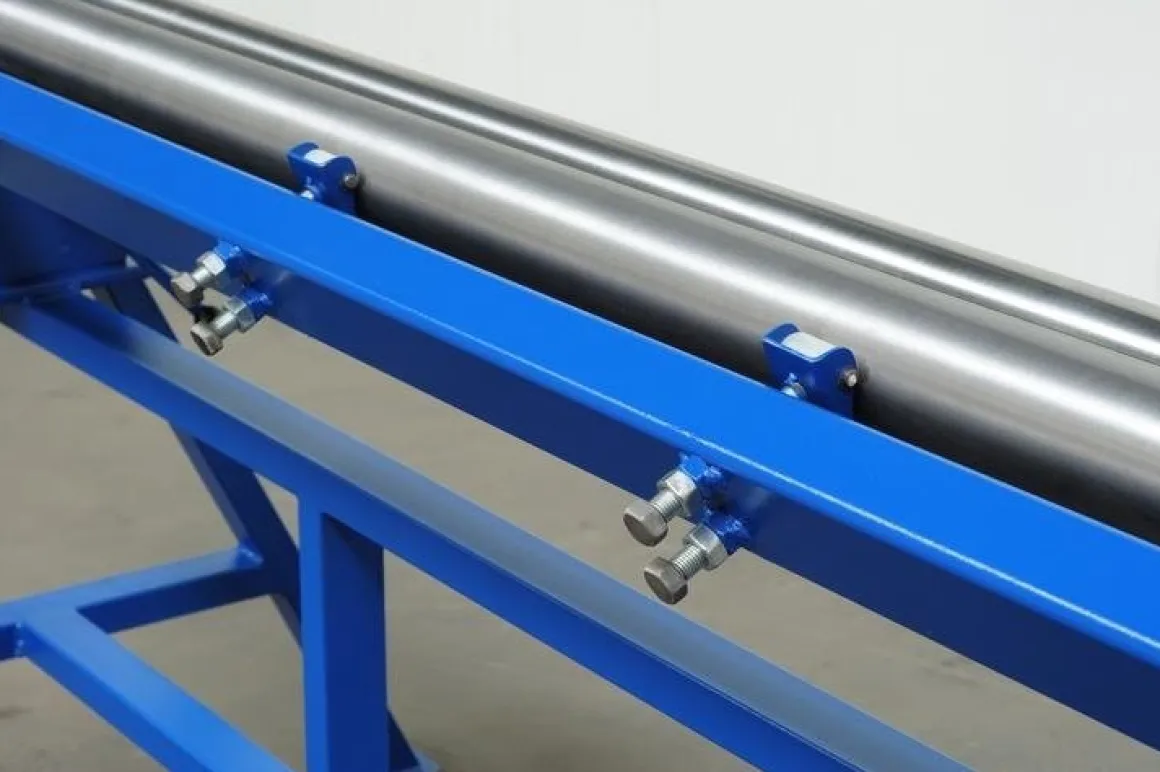

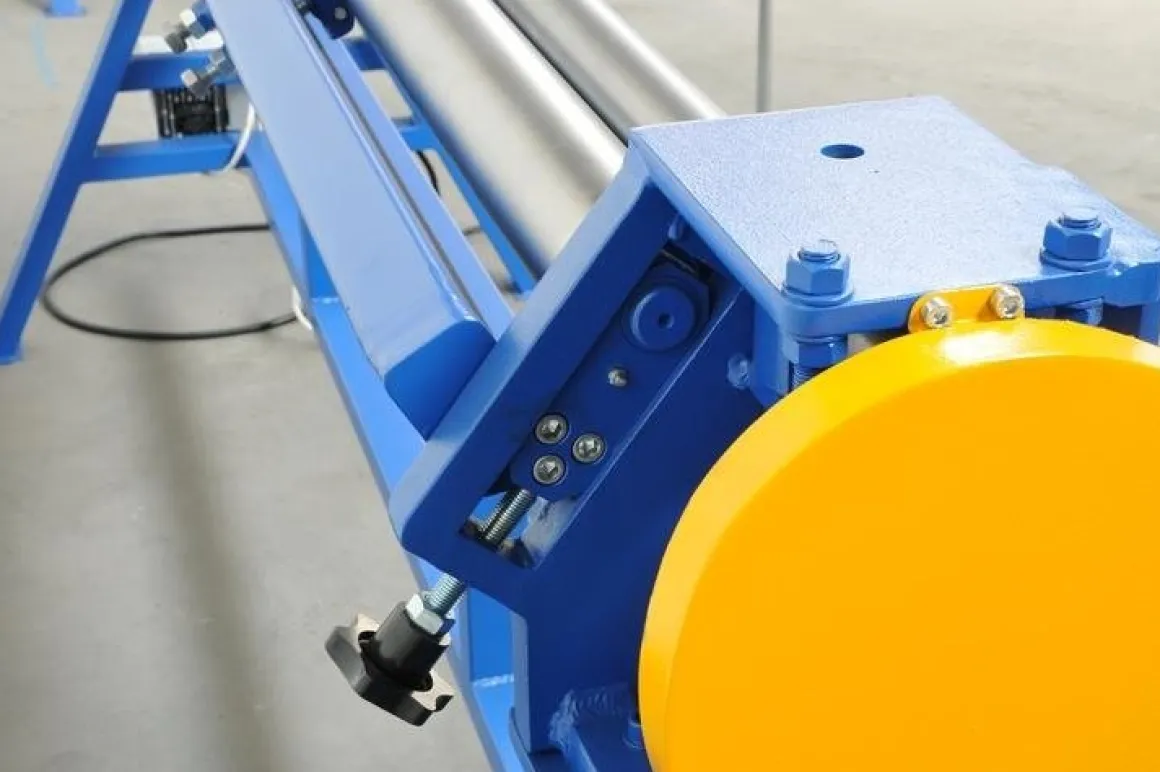

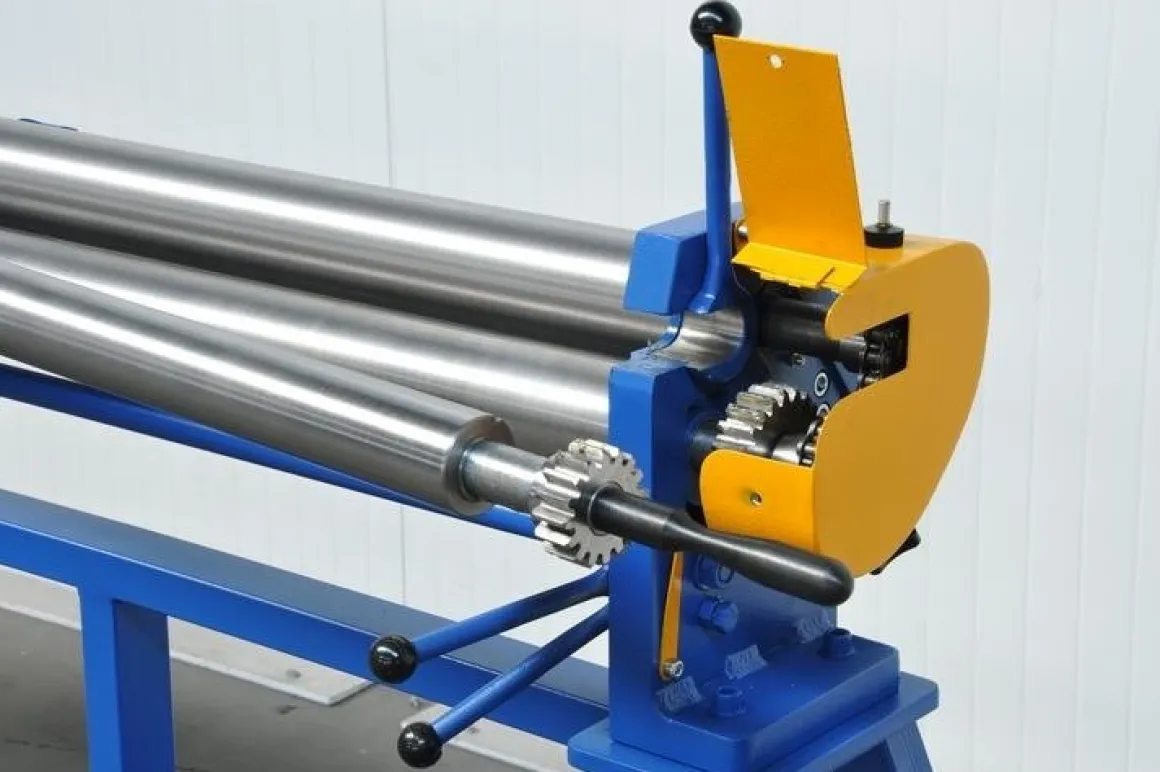

Głównymi elementami roboczymi zwijarki są 3 wały. Dwa z nich znajdujące się w przedniej części maszyny (górny i dolny) pełnią funkcję wciągania zwijanej blachy. Trzeci, z tyłu urządzenia, tzw. luźny dzięki regulacji położenia nadaje odpowiednią średnicę obrabianej blachy. Wał luźny jest podparty dwoma wózkami rolkowymi zamocowanymi na ramie wózków, przesuwającej się razem z wałem podczas jego regulacji. Takie rozwiązanie konstrukcyjne zapobiega odkształcaniu wału podczas zwijania blachy.

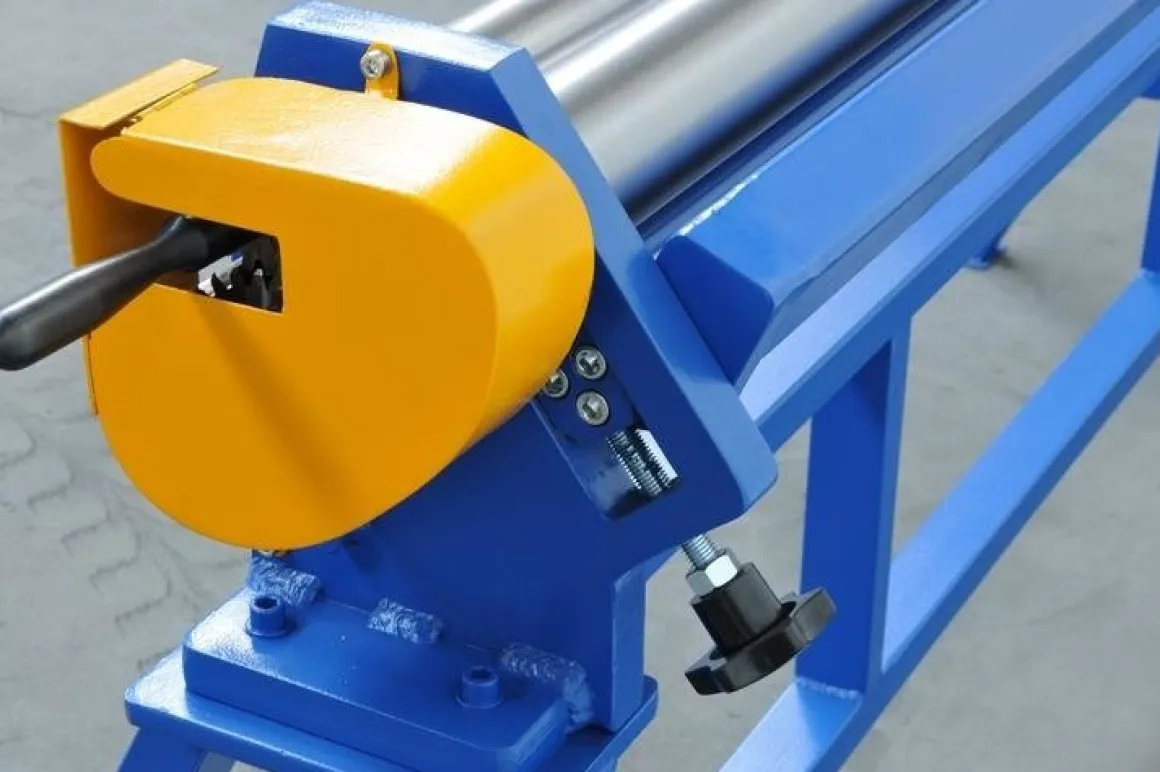

Dzięki dodatkowemu wyfrezowaniu w wale górnym można wykonywać na zwijarce zamki do rur spustowych. Wypinany z jednej strony wał górny umożliwia szybkie ściąganie obrabianego elementu. Zastosowana dodatkowa przekładnia łańcuchowa w zwijarce napędzająca wał luźny poprawia parametry pracy podczas zwijania.

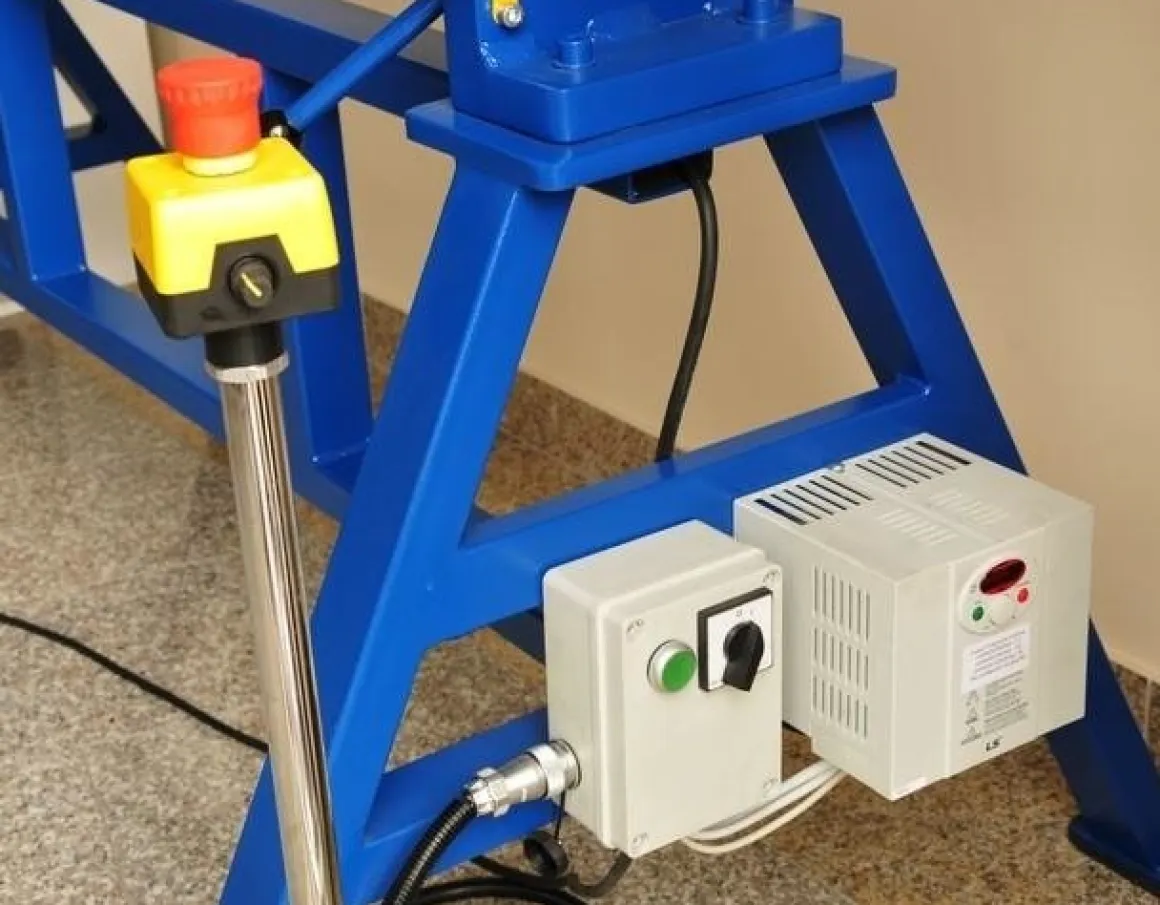

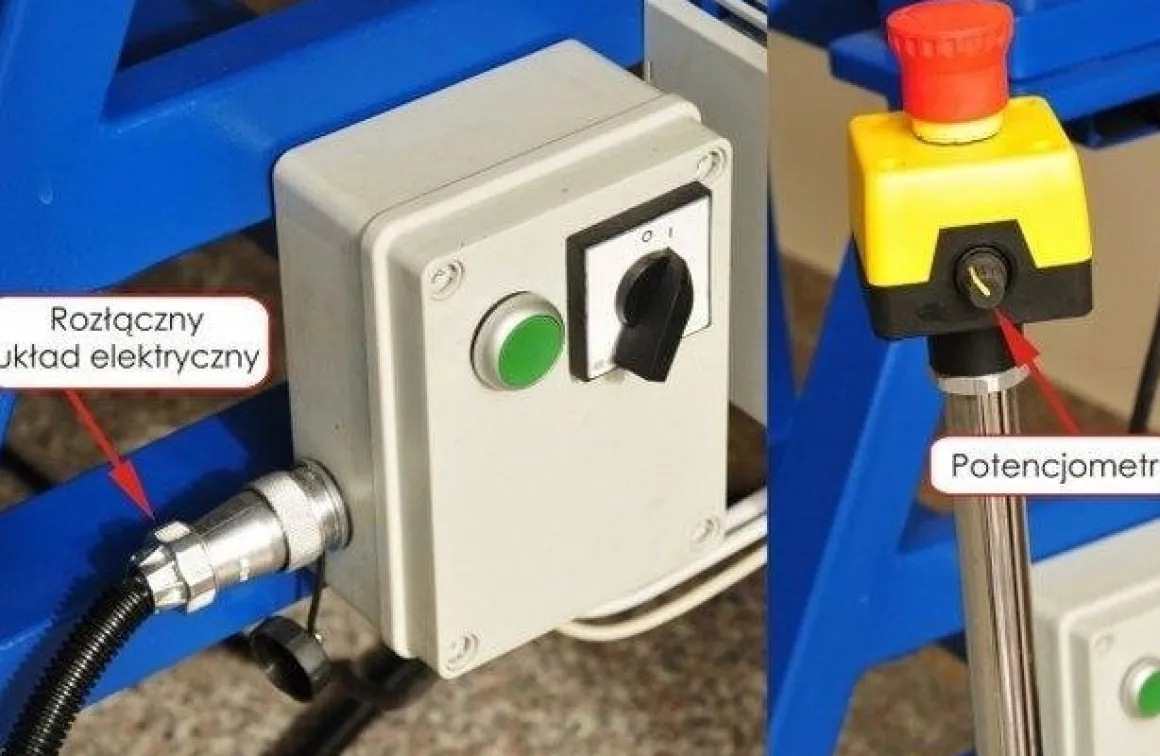

Zastosowanie falownika w układzie elektrycznym pozwala na bezstopniową regulację prędkości obrotowej wałów roboczych z płyty czołowej falownika lub potencjometrem znajdującym się przy pedałach sterujących maszyny (załączających lewe i prawe obroty). Do napędu zwijarki nie potrzeba zasilania trójfazowego – zasilania jest napięciem jednofazowym 230 V.

Maszyna jest wyposażona w wyłącznik bezpieczeństwa i posiada deklarację zgodności z normami Unii Europejskiej.

Parametry techniczne:

• Max. grubość blachy: 0,6 mm dla Rm < 400 MPa
• Moc silnika: 1,1 kW
• Przekładnia motoreduktora: 1:30
• Zasilanie maszyny: jednofazowe
• Prędkość obrotowa wałów górnego i dolnego: 0 – 26 obr/min
• Prędkość przesuwu obrabianej blachy: 0 – 7,3 m/min
• Maksymalna szerokość arkusza blachy: 2.050 mm
• Średnica wałów roboczych: 1 x 65 mm, 2 x 90 mm
• Minimalna średnica zwijanej blachy: 100 mm
• Maksymalna średnica zwijanej blachy: 1000 mm
• Masa: 450 kg

Gabaryty maszyny:

• wysokość – 1.100 mm
• szerokość – 2.550 mm
• głębokość – 700 mm

• Górny wałek wypinany z frezowanym rowkiem.

  Dodatkowe wsparcie tylnego wału – rynny i rury idealnie proste!

• ZNAK CE
• Lewe i prawe obroty
• Regulowana prędkość obrotowa dzięki zastosowaniu falownika 0-60 obr./min

• Wyłącznik awaryjny
• Zastosowanie markowych podzespołów
• Moc silnika 1,1 kW, 1400 obr./min

• Reduktor ślimakowy

Elementy zwijarki wykonywane są na precyzyjnych obrabiarkach CNC.

Maszyna pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
